智能裁床系统

暂无价格
收藏
商品说明

1.产品概述

智能裁床系统是面向皮鞋,皮衣,皮包等皮制品制造公司用户提供真皮扫描、瑕疵识别、排料与切割等功能于一身的皮制品行业服务管理系统。

    目前主要功能有:为用户提供真皮切割、自动识别瑕疵、人工圈取瑕疵、自动排版、手动排版、订单管理、模板组管理、真皮切割、机床调试等功能。

2.功能介绍

2.1系统界面功能

智能裁床系统界面,主要由图像扫描界面、排版编辑界面、切割显示界面三大模块组成。


















2.1.1扫描编辑界面

图像扫描界面主要提供将原料扫描进软件并识别圈取瑕疵的功能。






界面跳转按钮


图像界面跳转按钮:跳转到对应界面。

排版界面跳转按钮:跳转到对应界面。

切割界面跳转按钮:跳转到对应界面。

文件选项:


打开图片文件:手动导入一张图片文件(主要用于调试)。

操作选项:




开始拍照:点击开始拍照。

停止拍照:点击中止拍照。

划分区域:划分皮料等级区域。

重新编辑:重新编辑原料。

编辑确认:确认最终编辑原料。



设备选项:


连接设备:一键连接相机和机床。

连接机床:与机床连接。

连接相机:与相机连接。



工具选项:


相机标定:打开相机标定界面





设置选项:


设置窗口:显示与隐藏设置页面

参数设置:打开参数设置界面



选项操作便捷按钮:




编辑选项框:






图片13.png清除鼠标绘画属性,或按ESC清除



图片14.png设置鼠标属性为绘画瑕疵:分别为矩形,圆形,多边 形;长按鼠标左键,点击鼠标右键进行多点描绘



图片15.png设置鼠标属性为绘画等级,长按鼠标左键,点击鼠标右 键进行多点描绘

清除鼠标属性(ESC)后可左键双击选中等级,鼠标滚轮上下修改等级大小,单击右键 设置是否需要角度,左键拖动角度箭头修改角度方向



图片16.png设置鼠标属性为绘画原料,长按鼠标左键,点击鼠标右键进行多点描绘







功能选择选项:


智能识别:开启与关闭神经网络识别瑕疵

识别孔洞:开启与关闭提取皮料内部孔洞

















信息显示:


显示时拍照间,原料,瑕疵等信息





2.1.1.1参数设置

此处的功能为参数设置,包括拍照,拼接,识别,显示,功能选择,图片调节等功能








rgb增益框:调整对应相机rgb增益




曝光时间:调整对应相机的拍照曝光时间。




与刀头偏移:相机与对应刀头的拍照坐标偏移




拍照速度:设置拍照移动速度






原料提取选项:


原料內缩:原料沿边缘向内收缩值

瑕疵扩张:瑕疵扩大值

最小瑕疵:最小瑕疵面积

瑕疵提取阈值:瑕疵提取阈值



扫描参数选项:


拍摄面宽,高:扫描有效面宽度,高度

拍照列数行数:相机扫描移动列数行数

分区列数:吸附分区列数,行数

拍摄偏移xy:机床零点与拍摄零点的偏移

延时时间:相机移动拍照时到定位点后延时指定时间拍照,拍摄稳定图像

相机间距:两龙门碰撞距离





扫描图像保存位置选项:












2.1.2排版编辑界面

此窗口界面的功能为皮革扫描排版编辑,共包含了自动排版、排版视图、订单管理、模板组管理、排版参数设置、信息显示










选项操作便捷按钮:





























订单栏:

图片29.png  图片30.png
































导入文件与添加模板设置 图片32.png

缩放比例:模板缩放比例

连线容差:模板内线与线连接允许的最小距离

模板间隙:模板排版间隙

最大冲孔半径:圆识别成冲孔的最大半径

点,圆线->冲孔:点,圆形线是否识别成冲孔

曲线弧高:曲线细腻参数

曲线光滑:曲线光滑参数



导入:导入模板

编辑:打开CAD编辑工具进行编辑
































排版设置




排版模式:

正常排版:不受等级角度限制排版

独立分区排版:只在设置等级区域排版

交叉分区排版:利用率优先的等级交叉排版

等级优先排版:低等级先排的等级优先排版

混合优化排版:不区分等级与套数的多个优化算法排版



排版限时:排版结束时间,可中途手动停止排版

角度个数:排版允许旋转的个数

重叠检测:是否开启重叠检测,限制模板移动



按套排版选项:非混合优化模式下起有效

混排套数,流水线数:按套排版套数,排版结束后最大允许非成套的套数

排版流程数:长时间排版与多次排版使用,默认为1

并行次数条目:先排1次,后排4次,取利用率最高






混合算法:


矩形优化:适合原料与模板较规则或者矩形较多的排版

挤压优化:适合原料原来规则模板不规则的排版

贴合优化:适合不规则原料与模板的排版

可选择多个一起排版

开启预合并:提起合并模板排版

合并算法:精度与速度选择不一样的合并算法





切割设置


单双刀模式:选择双龙门切割,或者指定龙门切割

顺序切割模式:从左到右,从上到下,最临近的,由左且近,由上且近,默认由左且近(从左往右切割并且保证较近距离)

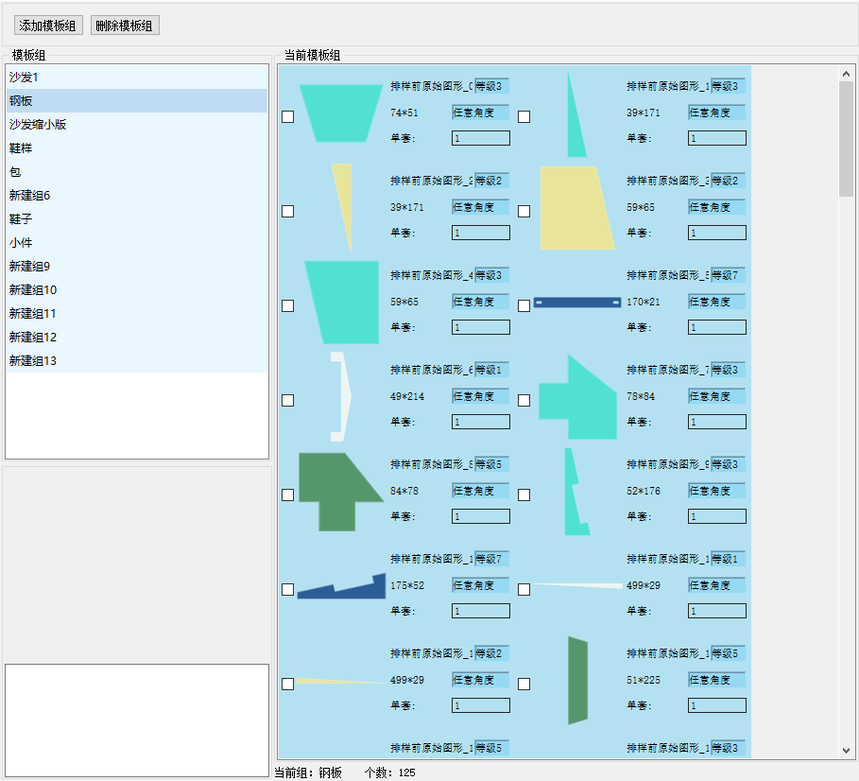

订单管理:

订单页:右键单击编辑订单














模板组页:右键单击编辑模板组





订单页


添加订单:添加一个新订单

删除订单:删除选中订单

添加:将选中模板组添加到订单

清空:清空订单内模板组




添加模板组:添加一个新模板组

删除模板组:删除选中模板组



右键单击当前显示模板组可添加,删除模板









排版参数设置






原料边境步长:越小精度越高

瑕疵检查步长:越小精度越高,过大则不检查瑕疵

腐蚀大小:默认



相似点间距:越小精度越高

相似比例系数:默认

点插入距离:越小精度越高



循环间隔:模板合并参数

合并最大尺寸:模板合并参数

嵌合面积阈值:模板合并参数

嵌合百分比:模板合并参数

合并阈值:模板合并参数



边缘距离间隔:排版紧凑参数,模板多异型则调大

间隔最高阶数:排版紧凑参数,

cf边缘步长:排版紧凑参数,

随机宽度:多次排版时随机调整数



最小切割区域:切割路径范围小于该值时,自动分配单龙门切割

顺序系数:路径优化系数


















2.1.3切割显示界面

此窗口界面的功能为执行切割与显示,共包含了切割功能按钮、切割视图、机床调试设置、切割任务管理、信息显示功能。






选项操作便捷按钮:


















































3.操作步骤

软件的大致操作步骤如下:

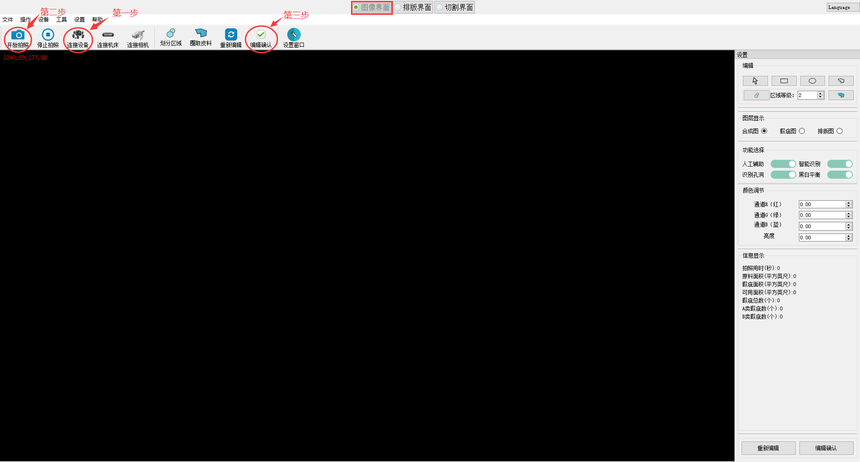

图像界面




1. 点击连接设备按钮图片47.png,连接机床与相机。

2. 连接完成后,铺好皮料,点击开始拍照按钮图片48.png,按提示选择进行拍照。

3. 待拍照完成,并自动识别皮料轮廓与瑕疵后,可手动编辑,点击确认编辑按钮图片49.png自动跳转到排版界面。



























排版界面



4. 选中右侧订单管理中订单图片52.png点击更新订单按钮图片53.png数据库中的订单会导入左侧显示。或者直接在左侧手动添加订单与模板。

5. 设置好排版选项与参数,点击开始排版按钮图片54.png等待排版完成,或提前点击停止排版按钮图片55.png停止排版。

6. 选取排版结果,点击发送切割按钮图片56.png自动跳转到切割界面。



























切割界面


7. 点击下载文件按钮图片58.png下载切割数据到机器

8. 确认皮料平整无位移后,点击开始切割按钮图片59.png,开始切割任务。

9. 切割完成后,点击上下料按钮图片60.png,完成下料操作。

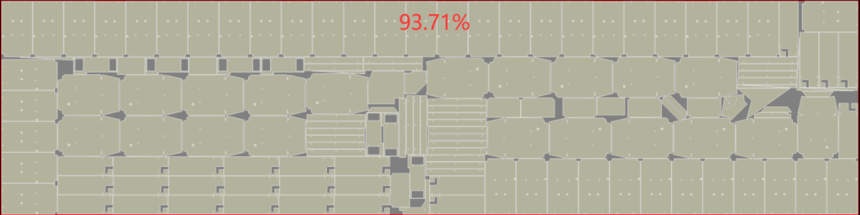

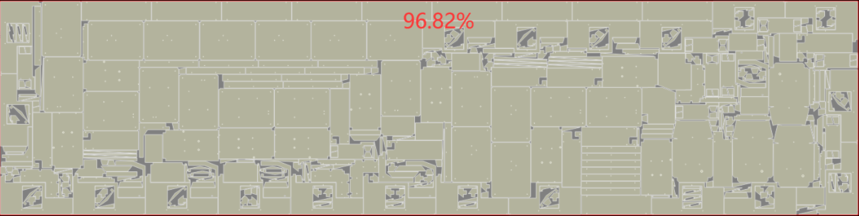

4. 排版效果

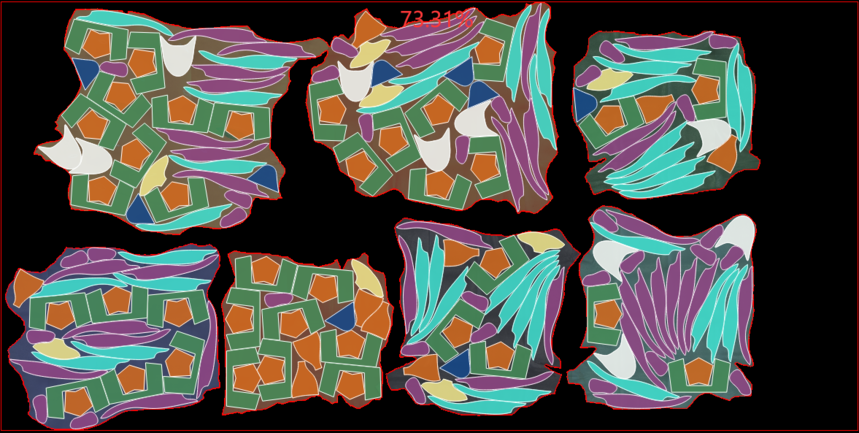

1. 异形排版

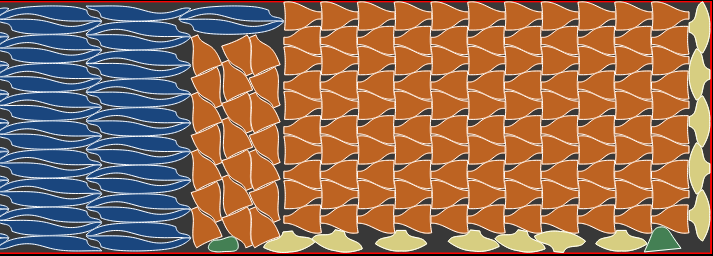

2. 规则排版与卷料平铺
